車輪作為輪軌車輛的關鍵部件之一，其疲勞可靠性關系到列車安全行駛。由于軌道不平順和機車車輛曲線、道岔通過等各種復雜運行工況，車輪受到輪軌隨機載荷作用；另外作為一個旋轉部件，車輪各部位同時受到周期性載荷作用。車輪受到疲勞載荷作用而導致材料疲勞損傷和破壞，需要對車輪進行疲勞強度校核。隨著鐵道車輛的高速與重載化，對車輪的使用要求也越高。因此，在車輪的設計中，對其疲勞強度的評定非常重要。
目前，國內外很多學者對車輪的疲勞強度評定方法進行了探討，但主要是將車輪簡化為軸對稱模型，將三向應力狀態等效為單向應力狀態，基于單軸疲勞理論對車輪材料的疲勞強度進行校核。然而，車輪（特別是非軸對稱車輪）在運行過程中，受力十分復雜，各點均承受多軸、非比例、非同相載荷。因此，分析此類問題的疲勞強度應當采用復雜應力狀態下的多軸疲勞強度理論。本文分別采用基于單軸疲勞理論的車輪疲勞強度評定準則和Dang-Van多軸高周疲勞評定準則2種方法，對同一車輪進行疲勞強度有限元分析，比較2種方法的安全度和適用范圍。
根據國際鐵路聯盟試驗研究中心的研究報告及相關文獻指出，結構產生疲勞裂紋的方向與最大主應力方向相互垂直。因此，假定車輪的疲勞破壞形式是由最大主應力方向的應力造成。參照國際鐵路聯盟組織的UIC510-5和歐洲聯盟標準的BS EN 13979-1-2003標準，將三向應力狀態轉換為單向應力狀態。首先確定車輪在不同載荷工況下的主應力值和方向，將所有載荷工況作用下的最大主應力方向確定為基本應力分布方向，這個最大主應力即為max；其次計算其與車輪坐標軸線的夾角；最后把所有其他載荷DOI:10.13890/j.issn.1000-128x.2012.04.008-24-機車電傳動2012年工況作用下的主應力投影到基本應力方向上，其投影值最小的即為m i n，如圖所示。由式（可以求出每一個點相應的平均應力值m和應力幅值a以及動應力值Δ。在對車輪疲勞強度進行評定時，要求已加工車輪輻板的動應力Δ<360 MPa，未加工車輪輻板的動應力Δ<290 MPa。同時，將應力循環的平均應力和應力幅值用車輪材料的修正Goodman曲線進行評定。
由于帶輻板孔的車輪為非軸對稱結構，在運行過程中各點受力復雜，因此，應當采用復雜應力狀態下的多軸疲勞準則對車輪危險區域進行判定。文獻運用Crossland準則對輻板孔疲勞進行了評價。文獻運用Sines準則和von Mises準則對車輪強度進行了計算對比。目前，多軸加載下的疲勞極限準則主要有3種理論：①認為多軸疲勞極限與平均靜水應力H，m有關的Sines準則；②用靜水應力最大值H，m a x為參量的Crossland準則；③同時考慮靜水應力與最大剪切應力幅值的Dang-Van準則，該準則介于Sines和Crossland兩者之間。
Dang-Van研究認為金屬晶粒對外載荷的響應是一種彈性調整，因此提出了基于細觀（介于宏觀和微觀之間）尺度上的多軸疲勞準則。為了定義幅值參量，Dang-Van考慮了在循環中承受最大剪切應力幅平面的特性。根據細觀尺度上的Lin-Taylor均勻化假設和彈性Shakedown原理，將靜水應力H和剪切應力幅a線性組合起來。

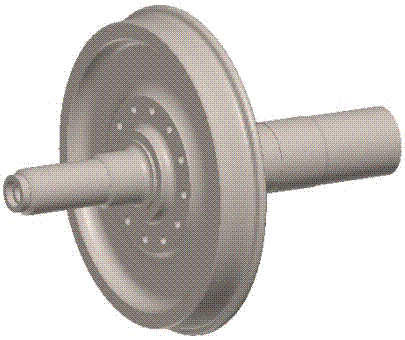

以某動車車輪（導向輪對）為例，該車輪為整體式輾鋼車輪，帶有2個相同的吊裝工藝孔，模型為踏面全磨耗狀態。取車軸一半，約束其截面，利用ANSYS建立三維有限元模型，如圖。輪軸間采用面面接觸單元，過盈量為0.277 mm。
車輛在直線上運行和通過曲線、岔道時，主要承受縱向力和橫向力，這些力大小和作用位置不確定，在有限元計算中，需要把這些載荷用有限數量的載荷工況代替。參照UIC510-5，對車輪輻板疲勞強度進行分析，載荷位置如圖所示。按照直線、曲線、道岔3種工況，計算各工況的載荷值。
